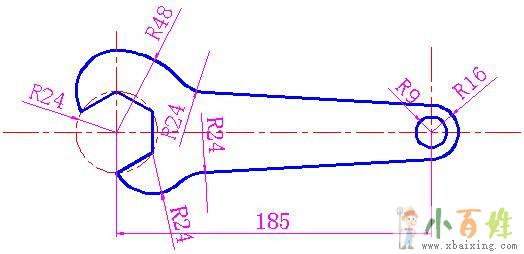

一、在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题x~b~a~i~x~i~n~g~c~o~m。尽管AutoCAD支持对象链接与嵌入，可以插入Wd或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Wd或 Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Wd或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的 Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

二、在Wd文档中插入AutoCAD图形 Wd文档制作中，往往需要各种插图，Wd绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Wd制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将 AutocAD图形以BMP或WMF等格式输出，然后插入Wd文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Wd文档中粘贴。须注意的是，由于 AutoCAD默认背景颜色为黑色，而Wd背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色www.xbaixing.com小百姓网。另外，AutoCAD图形插入Wd文档后，往往空边过大，效果不理想。利用Wd图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。

三、线宽修改 AutoCAD提供了一个多义线线宽修改命令PEDIT，来进行多义线线宽的修改（若不是多义线，则该命令将先转化成多义线，再改变其线宽），但是PEDIT操作繁，每次只能选取1个实体操作，效率低下小+百+姓+网。AutoCAD R14附赠程序Bonus提供了mpedit命令，用于成批修改多义线线宽，非常方便高效。在AutoCAD2000中，还可给实体指定线宽（LineWeight）属性修改线宽，只需选择要改变线宽的实体（实体集），改变线宽属性即可，线宽修改更加方便，须注意的是，LineWeight属性线宽在屏幕的显示与否决定于系统变量WDISPLAY，该变量为ON，则在屏幕上显示LineWeight属性线宽，该变量为OFF，则不显示。多义线线宽同LineWeight都可控制实体线宽，两者之间的区别是，LineWeight线宽是绝对线宽，而多义线线宽是相对线宽，也就是说，无论图形以多大尺寸打印，LineWeight线宽都不变，而多义线线宽则随打印尺寸比例大小变化而变化，命令scale对LineWeight线宽没什么影响，无论实体被缩放多少倍，LineWeight线宽都不变，而多义线线宽则随缩放比例改变而改变www.xbaixing.com小百姓网。

四、图形的打印技巧由于没有安装打印机或想用别人高档打印机输入AutoCAD图形，需要到别的计算机去打印AutoCAD图形，但是别的计算机也可能没安装AutoCAD，或者因为各种原因（如AutoCAD图形在别的计算机上字体显示不正常，通过网络打印，网络打印不正常等），不能利用别的计算机进行正常打印，这时，可以先在自己计算机上将AutoCAD图形打印到文件，形成打印机文件，然后，再在别的计算机上用DOS的拷贝命令将打印机文件输出到打印机，方法为：copy ＜打印机文件＞ prn b，须注意的是，为了能使用该功能，需先在系统中添加别的计算机上特定型号打印机，并将它设为默认打印机，另外，COPY后不要忘了在最后加／b，表明以二进制形式将打印机文件输出到打印机。

五、选择技巧用户可以用鼠标一个一个地选择目标，选择的目标逐个地添加到选择集中，另外，AutoCAD还提供了Window（以键入“w”响应 Select object：或直接在屏幕上自右至左拉一个矩形框响应Select object：提示），Crossing（以键入“C”响应Select object：或直接在屏幕上自左至右拉一个矩形框响应Select object：提示），Cpolygon（以键入“CP”响应Select object：），Wpolygon（以键入“WP”响应Select object：）等多种窗口方式选择目标，其中Window及Crossing用于矩形窗口，而Wpolygon及Cpolygon用于多边形窗口，在 Window及Wpolygon方式下，只有当实体的所有部分都被包含在窗口时，实体才被选中，而在Crossing及Cpolygon方式下，只要实体的一部分包括在窗口内，实体就被选择像。 UG AutoCAD还提供了Fence方式（以键入“F”响应Select object：）选择实体，画出一条不闭合的折线，所有和该折线相交的实体即被选择www.xbaixing.com小百姓网。在选择目标时，有时会不小心选中不该选择的目标，这时用户可以键入R 来响应“ objects：”提示，然后把一些误选的目标从选择集中剔除，然后键入A，再向选择集中添加目标。当所选择实体和别的实体紧挨在一起时可在按住CTRL 键的同时，然后连续单击鼠标左键，这时紧挨在一起的实体依次高亮度显示，直到所选实体高亮度显示，再按下enter键（或单击鼠标右键），即选择了该实体。还可以有条件选择实体，即用’filter响应 objects：，在AutoCAD2000中，还提供了QuickSelect方式选择实体，功能和filter类似，但操作更简单，方便小百姓网。 AutoCAD提供的选择集的构造方法功能很强，灵活恰当地使用可使制图的效率大大提高。

六、质量属性查询 AutoCAD提供点坐标（ID），距离（Distance），面积（area）的查询，给图形的分析带来了很大的方便，但是在实际工作中，有时还须查询实体质量属性特性，AutoCAD提供实体质量属性查询（Mass Properties），可以方便查询实体的惯性矩、面积矩、实体的质心等，须注意的是，对于曲线、多义线构造的闭合区域，应先用region命令将闭合区域面域化，再执行质量属性查询，才可查询实体的惯性矩、面积矩、实体的质心等属性。
